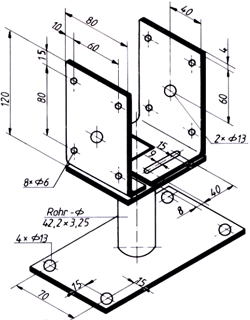

seitenverstellbar
feuerverzinkt
| seitenverstellbar |
80-160 mm |
| Trägerplatte |
80x88x6 mm |
| Grundplatte |
100x180x5 mm |
| Artikelnummer |
Höhe |
| 1704 |
60 mm |
| 1705 |
100 mm |
| 1706 |
150 mm |
| 1707 |
200 mm |
| 1708 |
250 mm |
Zulässige Belastung im Lastfall: H
bei 1 Stabdübel 12 mm bzw. 2×4 Kammnägel 4×40 mm |
Mindest-
Holz-
breite (mm) |
Druck N,zul (KN) |
Zug Z,zul (KN) |
H, zul (KN) |
| 80 |
24.4 |
1.2 |
1.0 |
| 100 |
24.4 |
0.8 |
1.0 |
| 120 |
24.4 |
0.6 |
1.0 |
| 140 |
24.4 |
0.5 |
1.0 |
| 160 |
24.4 |
0.4 |
1.0 |
| 15% Erhöhung der zulässigen Werte im Lastfall HZ |
|
 |
