Stützenfuß auf Beton 1709-1711

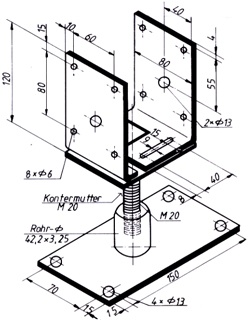

Stützenfuß auf Beton

höhenverstellbar

seitenverstellbar

feuerverzinkt

höhenverstellbar -70 mm
seitenverstellbar 80-160 mm
Trägerplatte 80x88x6 mm
Grundplatte 100x180x5 mm

Artikelnummer Grundhöhe
1709 110 mm
1710 160 mm
1711 210 mm



Zulässige Belastung im Lastfall: H
bei 1 Stabdübel 12 mm bzw. 2×4 Kammnägel 4×40 mm

 Mindest-
Holz-
breite (mm)
Druck N,zul (KN) Zug Z,zul (KN) H, zul (KN)
80 17.2 1.2 0.3
100 17.2 0.8 0.3
120 17.2 0.6 0.3
140 17.2 0.5 0.3
160 17.2 0.4 0.3
15% Erhöhung der zulässigen Werte im Lastfall HZ
