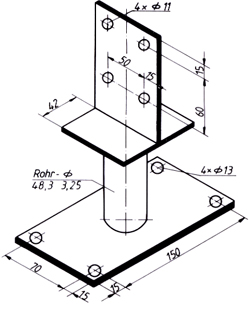

Stützenfuß auf Beton 1721-1726

Stützenfuß auf Beton Typ T


feuerverzinkt

Trägerplatte 80x90x8 mm
Schwert 80x120x6 mm
Grundplatte 100x180x5 mm

Artikelnummer Grundhöhe
1721 60 mm
1722 100 mm
1723 150 mm
1724 200 mm
1725 250 mm
1726 300 mm



Zulässige Belastung im Lastfall: H
bei 4 Stabdübel 10 mm

 Mindest-
Holz-
breite (mm)
Druck N,zul (KN) Zug Z,zul (KN) H, zul (KN)
100 44.7 1.4 1.5
120 44.7 1.4 1.5
140 44.7 1.4 1.5
15% Erhöhung der zulässigen Werte im Lastfall HZ
